防爆產品質量直接影響生產安全，世界大多數國家或地區都將防爆產品認證納入強制管理，目前全球主要防爆認證體系大致分為四大類：國際電工委員會IECEx認證體系、歐盟ATEX認證、俄羅斯防爆（012認證）、中國防爆認證體系。

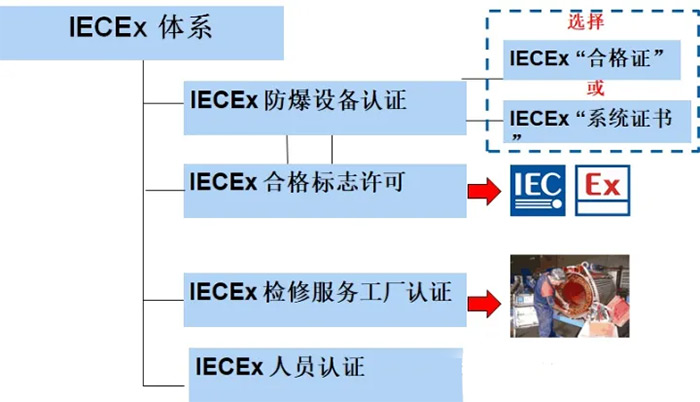

Part 1.國際電工委員會IECEx認證體系

國際電工委員會防爆電氣產品認證體系 (以下簡稱 IECEx 認證體系)成立于 1996年，秘書處設在瑞士日內瓦，是國際性的防爆認證組織。

Part 2.歐盟ATEX認證

01

ATEX/2014/34/EU指令

（1）潛在爆炸性環境用設備和保護系統（ATEX）

（2）在歐盟屬于強制性認證

02

ATEX/2014/34/EU指令內容

（1）適用于礦用和廠用設備

（2）劃分為氣體和粉塵環境

（3）規定了基本的健康和安全要求

（4）適用于電和非電設備

（5）適用于潛在危險性環境

（6）規定了設備級別和相應標志

（7）控制設計和制造

（8）規定了制造商的責任

03

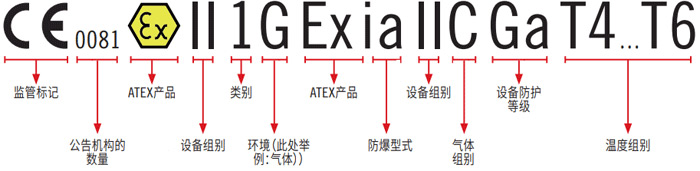

ATEX/2014/34/EU指令防爆標志舉例

Part 3.俄羅斯防爆（012認證）

TP TC 012是針對防爆產品的法規，也叫TR CU 012，是防爆產品出口俄羅斯、白俄羅斯、哈薩克斯坦等歐亞經濟聯盟國家所必須的強制性CU-TR認證（EAC認證）的法規。2011年10月18日№825決議TP TC 012/2011《防爆設備安全性》海關同盟技術法規自2013年2月15日生效，所有防爆產品在通過該法規，并正確黏貼EAC標識和防爆Ex標識后，才能順利進入歐亞經濟聯盟市場。爆炸環境中使用的設備以及防爆產品或防爆部件出口到歐亞經濟聯盟成員國的話必須要符合該技術法規的要求，獲得歐亞經濟聯盟CU-TR認證（即EAC-EX防爆證書）。TP TC 012法規適用于電氣防爆產品和在防爆環境運行的非電氣產品。

Part 4.中國防爆認證體系

中國防爆認證基本采取國際IECEx體系和標準。

01

防爆合格證制度

適用于防爆CCC認證產品目錄之外的非礦用設備，采取型式檢驗的認證方式。

02

防爆ccc認證制度

適用于防爆CCC認證產品目錄的防爆設備，采取型式檢驗和工廠審廠的認證方式。

03

礦安安全標志認證制度

（煤安認證和礦安認證）

適用于煤礦和非煤礦井下使用的設備，采取型式檢驗和工廠審廠的認證方式。

防爆認證介紹

Q1.什么是防爆認證？

答：防爆認證是用于確定設備符合防爆標準的要求、型式試驗和適應的例行試驗并發放相關合格證書的工作。在爆炸性氣體環境下，使用的設備必須按照防爆標準設計，并取得防爆證書。

在國內，凡是進入帶有可燃性氣體的電氣設備都要進行防爆設計，因?yàn)殡姎庠O(shè)備產生的高溫、電火花、電弧容易引起爆炸，防爆設計要符合國家標準*終通過國家實驗室的檢測進而取得防爆合格證認證，才能*終上市銷售。針對這類產品，IEC國際成員工中都有自己國家對應的強制認證項目，例如國際IECEx認證、歐盟的ATEX認證等等。現階段防爆型式對應的防爆標準如下；

國內爆炸性氣體環境防爆認證標準：

1、GB3836.1-2021-爆炸性環境 第1部分：設備 通用要求

2、GB3836.2-2021-爆炸性環境 第2部分：由隔爆外殼“d”保護的設備，防爆標志：Ex d

3、GB3836.3-2021-爆炸性環境 第3部分：由增安型“e”保護的設備，防爆標志：Ex e

4、GB3836.4-2021-爆炸性環境 第4部分：由本質安全型“i”保護的設備，防爆標志：Ex i

5、GB/T3836.5-2021 爆炸性環境 第5部分 由正壓外殼p保護的設備，防爆標志：Ex p

6、GB/T 3836.6-2017 爆炸性氣體環境用電氣設備 第6部分：油浸型“o”，防爆標志：Ex o

7、GB/T 3836.7-2017 爆炸性氣體環境用電氣設備 第7部分：充砂型“q”，防爆標志：Ex q

8、GB3836.8-2021 爆炸性環境 第8部分：由“n型”保護的設備，防爆標志：Ex n

9、GB3836.9-2021 爆炸性環境 第9部分：由澆封型“m”保護的設備，防爆標志：Ex m

10.GB/T 3836.11-2017 爆炸性環境 第11部分：氣體和蒸氣物質特性分類 試驗方法和數據

11.GB/T 3836.12-2019 爆炸性環境 第12部分：可燃性粉塵物質特性 試驗方法

12.GB/T 3836.13-2021 爆炸性環境 第13部分：設備的修理、檢修、修復和改造

13.GB 3836.14-2014 爆炸性環境 第14部分：場所分類 爆炸性氣體環境

14.GB/T 3836.15-2017 爆炸性環境 第15部分：電氣裝置的設計、選型和安裝

15.GB/T 3836.16-2017 爆炸性環境 第16部分：電氣裝置的檢查與維護

16.GB/T 3836.17-2019 爆炸性環境 第17部分：由正壓房間“p”和人工通風房間“v”保護的設備

17.GB/T 3836.18-2017 爆炸性環境 第18部分：本質安全電氣系統

18.GB 3836.20-2010 爆炸性環境 第20部分：設備保護級別（EPL）為Ga級的設備

19.GB/T 3836.21-2017 爆炸性環境 第21部分：設備生產質量體系的應用

20.GB/T 3836.22-2017 爆炸性環境 第22部分：光輻射設備和傳輸系統的保護措施

21.GB/T 3836.23-2017 爆炸性環境 第23部分：用于瓦斯和/或煤塵環境的I類EPL Ma級設備

22.GB/T 3836.24-2017 爆炸性環境 第24部分：由特殊型“s”保護的設備

23.GB/T 3836.25-2019 爆炸性環境 第25部分：可燃性工藝流體與電氣系統之間的工藝密封要求

24.GB/T 3836.26-2019 爆炸性環境 第26部分：靜電危害 指南

25.GB/T 3836.27-2019 爆炸性環境 第27部分：靜電危害 試驗

26.GB/T 3836.28-2021 爆炸性環境 第28部分：爆炸性環境用非電氣設備 基本方法和要求

27.GB/T 3836.29-2021 爆炸性環境 第29部分：爆炸性環境用非電氣設備 結構安全型“c”、控制點燃源型“b”、液浸型“k”

28.GB/T 3836.30-2021 爆炸性環境 第30部分：地下礦井爆炸性環境用設備和元件

29.GB/T 3836.31-2021 爆炸性環境 第31部分: 由防粉塵點燃外殼“t”保護的設備

30.GB/T 3836.32-2021 爆炸性環境 第32部分：電子控制火花時限本質安全系統

31.GB/T 3836.33-2021 爆炸性環境 第33部分：嚴酷工作條件用設備

32.GB/T 3836.34-2021 爆炸性環境 第34部分：成套設備

33.GB/T 3836.35-2021 爆炸性環境 第35部分：爆炸性粉塵環境場所分類

國內可燃性粉塵環境防爆認證標準：

1、GB 12476.1-2013 可燃性粉塵環境用電氣設備 第1部分：通用要求

2、GB 12476.2-2010 可燃性粉塵環境用電氣設備 第2部分：選型和安裝

3、GB 12476.3-2007 可燃性粉塵環境用電氣設備 第3部分：存在或可能存在可燃性粉塵的場所分類

4、GB 12476.4-2010 可燃性粉塵環境用電氣設備 第4部分：本質安全型“iD”

5、GB 12476.5-2013 可燃性粉塵環境用電氣設備 第5部分：外殼保護型“tD”

6、GB 12476.6-2010 可燃性粉塵環境用電氣設備 第6部分：澆封保護型“mD”

7、GB 12476.7-2010 可燃性粉塵環境用電氣設備 第7部分：正壓保護型“pD”

8、GB 12476.8-2010 可燃性粉塵環境用電氣設備 第8部分：試驗方法 確定粉塵**點燃溫度的方法

9、GB 12476.9-2010 可燃性粉塵環境用電氣設備 第9部分：試驗方法 粉塵層電阻率的測定方法

10、GB 12476.10-2010 可燃性粉塵環境用電氣設備 試驗方法 粉塵與空氣混合物*小點燃能量的測定方法

國際IEC防爆認證標準：

1、IEC 60079-0 爆炸性環境 第0部分：設備 通用要求

2、IEC 60079-1 爆炸性環境 第1部分：由隔爆外殼“d”保護的設備

3、IEC 60079-2 爆炸性環境 第2部分：由正壓外殼型“p”保護的設備

4、IEC 60079-5 爆炸性環境 第5部分：由充砂型“q”保護的設備

5、IEC 60079-6 爆炸性環境 第6部分：由油浸型“o”保護的設備

6、IEC 60079-7 爆炸性環境 第7部分：由增安型“e”保護的設備

7、IEC 60079-11爆炸性環境 第11部分：由本質安全型“i”保護的設備

8、IEC 60079-15 爆炸性環境 第15部分：由無火花型“n”保護的設備

9、IEC 60079-18 爆炸性環境 第18部分：由澆封型“m”保護的設備

10、IEC 61241系列標準 可燃性粉塵環境用電氣設備

11、ISO/IEC80079-34 爆炸性環境 第34部分：設備制造商質量保證體系應用。

Q2.什么是防爆電氣設備？

答：指在有爆炸危險氣體和蒸汽的地方使用的電氣設備。主要有防爆轉換開關，防爆空氣開關，工廠防爆磁力起動器，防爆控制按鈕，防爆操作柱，防爆行程開關，防爆插銷，防爆接線箱，防爆接線盒，防爆管件及密封材料，防爆照明燈具等。防爆電氣設備的分類    1、礦井下 （I類產品） 用在煤礦井下區域    2、礦井上 （II類產品） 用在礦井上區域 石油石化，煉油場所，化工場所，機械場所等存在爆炸性氣體的危險區域    3、粉塵區域 （III類產品） 用在有粉塵顆粒，飛絮物質的場所 分類爆炸性物質，分級和分組：    1.爆炸性產品可分為三類：    1）Ⅰ類別：礦井甲烷    2）Ⅱ類別：除煤礦瓦斯氣體外的其他爆炸性氣體(普通防爆認證)；Ⅱ根據使用的爆炸環境類型，類電氣設備可以進一步分類：    ⅡA：丙烷；    ⅡB：乙烯；    ⅡC：氫氣。    3）Ⅲ類別：爆炸性粉塵(含纖維粉塵防爆認證)；Ⅲ分類電氣設備    ⅢA：可燃性飛絮；    ⅢB：非導電粉塵；    ⅢC：導電性粉塵；    注：目前國內外主要是做Ⅰ類和Ⅱ類產品居多。

Q3.為什么要做防爆認證？

答：根據中華人民共和國標準化法，全部防爆標準為強制性標準，必須強制執行。在中國使用的防爆產品（含進口）必須經國家指定的防爆檢驗機構認證。防爆檢驗認證機構按照中國國家標準 GB3836 系列，針對防爆電機、防爆電氣、防爆燈具、防爆儀器儀表、防爆通訊設備、防爆運輸車輛和防爆機械設備等防爆性能的審查和檢測，頒發防爆合格證書。國內的煤安認證除了采用GB3836標準外，還采用了中國特有的礦用產品行業標準。我國的防爆標準基本根據國際電工委員會IEC標準制定。同等版本的國標與歐洲標準相關參數基本相同，但由于時間上的落后，國標相關參數就與歐洲標準有了差別，以隔爆接合面間隙為例，國標IIAIIB分別執行不同的間隙要求，而IEC標準在2004、2007版中IIA與IIB已經執行相同參數要求了。但國內防爆標準的要求和IEC也基本一致，中國的GB3836標準（氣體）和GB12476標準（粉塵）有的是直接采用IECEx防爆標準的。

Q4.防爆認證區域是怎么劃分的？

答：中國采用和劃分爆炸性危險場所IEC等效方法。國家標準GB根據50058-92的規定，爆炸性氣體危險場所按其危險程度劃分為0區，1區，2區，3個級別：    (1)0區：環境中連續出現或長期出現爆炸性氣體混合物；    (2)1區：正常運行時可能出現爆炸性氣體混合物的環境；    (3)2區：在正常運行中不可能出現爆炸性氣體混合物的環境，或者即使出現也只是短期存在的爆炸性氣體混合物的環境。

注：0區，1區，2區實際上是產品銷售的地方。    1.隔爆型：防爆標志“ｄ”，防爆型設備適用于1.2區場所。隔爆型產品主要考慮結構，外殼部分設計；    2.本質安全型：防爆標志“i”，這種防爆型僅適用于弱電設備，適用于0.1.2.本安產品主要考慮電路，針對電路。PCB電路設計。

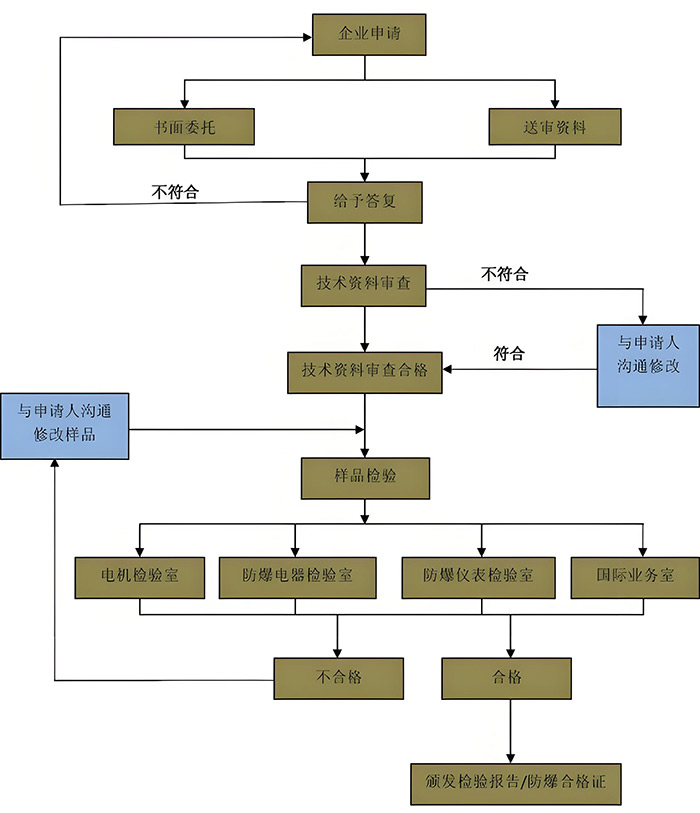

防爆認證申請要求

Q1.設備申請防爆合格證有什么要求？

01、資料準備要求（1）申請人經營營業執照（2）產品企業標準。企業標準應包含企標名稱、企標號、發布和實施日期、編寫依據、提出人、起草人、引用文件、產品規格型號、基本參數、防爆標志、使用環境條件、防爆相關技術條件、試驗方法、檢驗規則、判定方法、產品標志、包裝運輸條件等（歐測可以協助編制）。（3）產品使用說明書。說明書應包含產品基本參數、使用環境條件、防爆標志、產品外形、安裝使用規范、安全注意事項、警告語和其他與防爆有關的注意事項等（歐測可以協助指導）。（4）產品圖紙。圖紙應包含總裝圖、與防爆相關的零件圖、電路原理圖、印刷線路板圖、絲印圖、元器件材料表及銘牌圖等，與防爆無關的圖紙可不提供。圖紙中應體現防爆結構和參數。（5）型號規格說明，如果是系列產品，還要有型號規格說明。（6）工藝文件。例如有澆封結構的產品，需提供澆封工藝文件。（7）產品規格書。（8）如產品中使用了已取得防爆合格證的部件，需提供對應部件的防爆合格證。

02、樣品準備要求依據產品規格型號系列，送檢具有代表性的產品，送檢的樣品需與提供的產品圖紙保持一致。樣機數量依據產品防爆型式和規格而定，一般為1-3件。玻璃件需提供玻璃3塊，n型或澆封型需樣品3件，澆封型需另提供未澆封前的部件至少1套，帶有非金屬外殼的需提供非金屬標準樣塊；如有特殊拆裝結構的需提供拆裝工具，其他試驗所需材料。

01、檢測階段檢測階段的主要工作在檢測實驗室。但是，如果遇到產品測試不合格需要整改的，企業需要積極配合整改以符合防爆標準的要求（歐測可以提供防爆技術指導）。

02、取得證書階段（1）收到證書和報告，首先要檢查信息是否有誤。（2）上網查詢證書編號是否跟紙質證書一致，同時確認證書的真?zhèn)巍?/span>
